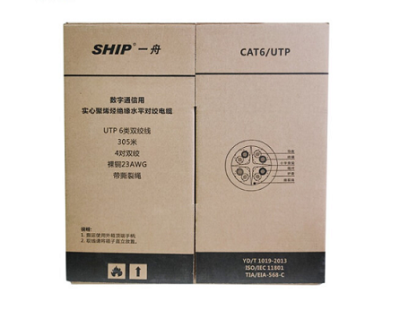

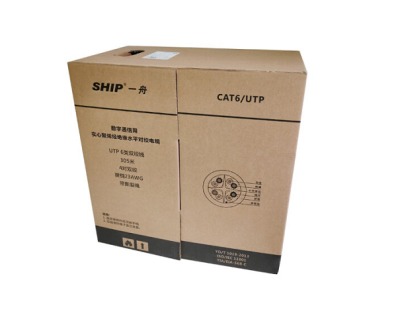

SHIP U/UTP 6類4對數字通信電纜（D165-G）
產品描述:U/UTP6類4對23AWG非屏蔽電纜（灰色）
產品參數:
線纜本體上需印有廠商名稱及YD/T1019標準中 4.5 產品標記中所要求的型式代號、線對規格代號及數字通信烯烴絕緣水平對絞電纜的標準代號
標準:YD/T1019，ANSI∕TIA-568，ISO/IEC 11801，IEC 61156-5
通過標準高傳輸頻率250MHz測試
額定傳輸速率(NVP):68%
單根導體直流電阻:≤9.0Ω/100m
導體規格:4×2×0.57，導體名稱:軟圓銅線，絕緣:HDPE
屏蔽方式:U/UTP，線對采用“十”字骨架隔離
護套材料:PVC，護套外徑:6.3±0.3mm
阻燃標準:IEC60332-1-2
小內彎曲半徑:安裝時:8倍電纜外徑，安裝后:4倍電纜外徑，敷設方式:鋼管或阻燃硬質PVC管內
包裝方式:305米/易拉箱，2易拉箱/外箱
安裝溫度: 0℃～+50℃，工作溫度:-20℃～+60℃
同時發送端的信號也會衰減,對其它線對的串擾也相對變小。實驗證明, 只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座, 那么它會產生一定程度的串擾,但測試儀可能無法測量到這個串擾值。因此,好在兩個端點都進行NEXT測量。測試儀都配有相應設備,使得在鏈路一端就能測量出兩端的NEXT值。
(3)直流電阻
TSB67無此參數。直流環路電阻會消耗一部分信號,并將其轉變成熱量。它是指一對導線電阻的和, 11801規格的雙絞線的直流電阻不得大于19.2歐姆。每對間的差異不能太大(小于 0.1歐姆),否則表示接觸不良,必須檢查連接點。
