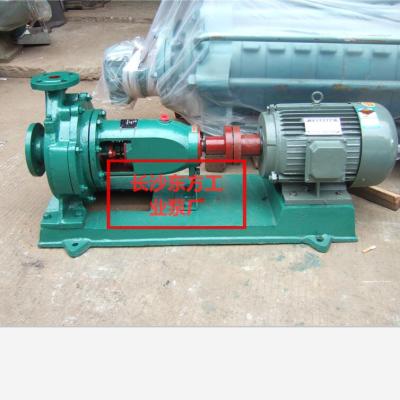

臥式單級泵離心泵鑄鐵材質東方IS65-50-160A

　　IS型臥式單級單吸離心泵，是全國聯合設計的節能泵，它是BA型、BL型及其他單級清水離心泵的更新型。優點有:全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

　　性能參數

　　IS型臥式單級單吸清水離心泵性能范圍及型號意義:

　　IS型單級泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

　　IS型單級泵通用性廣，全系列共140種規格，但只用四種軸;同一規格的軸，軸承，軸封，能互換;全系列泵的懸架也只有四種。該單級離心泵轉速分為2900和1450轉/分兩種。

　　性能如下: 2900轉/分 1450轉/分

　　流量: 240米3/分400米3/分

　　總揚程: 125米 55米

　　轉速: 3500轉/分(用于60調波電源時，葉輪直徑有所減少)

　　工作溫度:80℃

　　允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

　　IS型臥式單級單吸清水離心泵安裝:

　　裝配與拆卸

　　泵在裝配前應首先檢壹零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。

　　1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。

　　2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。

　　3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。

　　4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上連接螺栓。

　　5、將軸套裝在軸上，再將泵蓋裝在懸架上，然后再將葉輪、止動墊圍.葉輪螺母等裝上并擰緊。后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的連接螺栓。

　　在上述裝配過程中，一些小件如平鍵、檔油盤、檔水團軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。

　　泵拆卸順序基本上可按裝配順序的反向進行。

　　安裝

　　泵安裝的好壞對泵的運行和壽命冇重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。

　　1、安裝和校正:

　　1) 清除底座上的油膩和污垢，把底座放在地基上。

　　2) 用水平儀檢查底座的水平度，允許用楔鐵找平。

　　3) 用水泥澆灌底座和地腳螺栓孔眼。

　　4) 水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。

　　5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。

　　6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。

　　測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上至大和至小的間咪差別不得超過0.3(mm)

　　安裝說明:

　　1) 離心泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。

　　2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。

　　3) 排出管路如裝逆止閥應裝在閘閥的外面。

　　起動 停止與運轉

　　1、起動:

　　1) 應在機^聯結前確定是電動機的旋轉方向是否正確，泵的運轉是否靈活。

　　2) 關閉吐出管路上的閑閥。

　　3) 向泵內灌滿水，或用真空泵引水。

　　4) 接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況，在吐出管上的閘閥關閉的情況下，泵連續工作的時間不得超過3分鐘。

　　2、停止:

　　1) 逐漸關閉吐出管路上的閘閥，切斷電源。

　　2) 如環境溫度低于0℃，應將泵內水放出，以免凍裂。

　　3) 如長期停止使用，應將泵拆卸清洗上油，包裝保管。

　　運轉:

　　1).在開車及運轉過程中，必須注意觀察儀表讀數，軸承發熱，填料漏水和發熱及的振動和雜音等是否正常， 如果發現異常情況，應即時處理。

　　2).軸承溫度高不大于80℃，軸承溫度不得比周圍溫度超過40℃。

　　3).填料正常，漏水應該是少量均勻。

　　4).軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。

　　5).如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。
