供應250R-40I 250R-40IA單吸多級熱水泵

　　概述

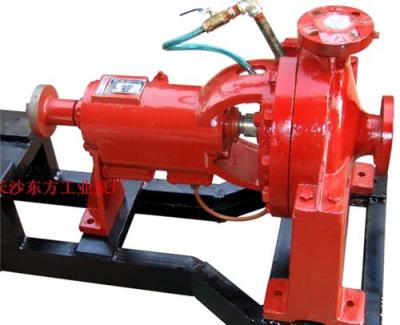

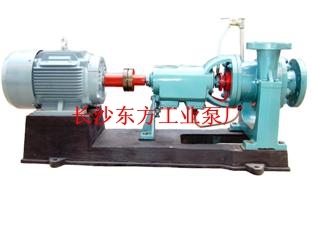

　　R型熱水循環泵主要由泵體、葉輪、軸、冷卻室、泵支架、懸架、密封部件、密封環等零件組成，泵進口為水平軸向，出口垂直向上，中葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承（或單列向心圓柱滾子軸承）支撐在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電動機直接驅動。

　　泵的密封采用浮動環密封，或采用耐高溫高壓填料密封；泵的軸向力由單列向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力；浮動環密封部件和懸架部件均設有冷卻室，外接冷凍水總需要量0.3-0.6?/h。 如用戶對泵材質、結構合密封等有特殊要求，可與本廠洽商解決。

　　1.R型熱水循環泵系單級單吸和兩級單吸懸臂式離心泵，被輸送熱水最高溫度為250℃，泵最高進口壓力為5MPa；當熱水溫度不高于250℃，泵進口壓力不應大于3MPa。適用于冶金、電站，化工等部門，用于輸送250℃以下不含固體顆粒的高壓熱水之用。泵為單級單吸和兩級單吸懸臂式，用浮動環密封，軸承為滾動軸承和球軸承，采用稀油潤滑。

　　參數范圍

　　流量:14.4~416m3/s

　　揚程:34~80m? ??? ? R型泵系單級單吸離心式熱水循環泵，適用于冶金、電站、塑料、橡膠、紡織、化工、木材與造紙等部門，輸送溫度在200度以下不含固體顆粒的熱水，也是各類取暖裝置中輸送循環熱水的理想用泵。

　　根據輸送介質的溫度和壓力，泵的過流部件的主要零件材質分成二類:

　　1、鑄鐵，不抗腐蝕性，輸送介質溫度小于等于150度，進口壓力小于等于0.8MPa

　　2、鑄鋼，不抗腐蝕性，輸送介質溫度小于等于200度，進口壓力小于等于2MPa

　　型號說明

　　100R－37A:?100－表示進口直徑為100mm。?R－表示熱水循環泵。?37－表示泵設計揚程為37m。?A－表示葉輪外徑改變。?從電機端看，泵為逆時針方向旋轉。按不同的壓力，主要零部件的材質有:Ⅰ類:QT500-7；Ⅱ類:ZG230-450；Ⅲ類:ZG3Cr13。成套供應泵、電機、聯軸器、底座。

　　結構說明

　　R型熱水循環泵主要由泵體、葉輪、軸、冷卻室、泵支架、懸架、密封部件、密封環等零件組成，泵進口為水平軸向，出口垂直向上，葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向推力球軸承和一只單列向心球軸承（或單列向心圓柱滾子軸承）支承在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電動機直接驅動。

　　泵的密封采用浮動環密封，或采用耐高溫高壓填料密封；泵的軸向力由單列向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力；浮動環密封部件和懸架部件均設有冷卻室，外接冷動水總需要量為0.3-0.3M3/h。

　　如用戶對泵材質、結構和密封等有特殊要求，可與本廠具體洽商解決。

　　R型熱水循環泵產品說明

　　R型熱水循環泵系單級單吸和兩級單吸懸臂式離心泵，被輸送熱水最高溫度為250℃，泵最高進口壓力為5MPa；當熱水溫度不高于250℃，泵進口壓力不應大于3MPa。適用于冶金、電站，化工等部門，用于輸送250℃以下不含固體顆粒的高壓熱水之用。

　　熱水循環泵常見故障以及處理方法

　　熱水循環泵廣泛適用于:能源、冶金、化工、紡織、造紙等領域，熱水循環泵主要有以下幾種故障:不出水、流量不足、雜音振動、漏水。以下是常見的問題及對策，希望能夠幫助用戶。

　　一、熱水循環泵不出水怎么辦?

　　1.熱水泵進出口閥門未打開，進出管路阻塞，流產葉輪阻塞。解決辦法，去除阻塞物。

　　2.進出口供水不足，吸程過高，底閥漏水。停機檢查、調整(并網自來水管和帶吸程使用易出現此現象)。

　　3.泵沒灌滿液體，泵腔內有空氣。打開泵上蓋或打開排氣閥，排盡空氣。

　　4.熱水循環泵吸入管漏氣。擰緊各密封面，排除空氣。

　　5.電機運行方向不對，電機缺相轉速很慢。調整電機方向，堅固電機接線。

　　6.管路阻力過大，離心泵選型不當。減少管路彎道，重新選泵。

　　二、熱水循環泵流量不足?

　　1.熱水循環泵進出口閥門未打開，進出管路阻塞，流產葉輪阻塞。解決辦法，去除阻塞物。

　　2.管道、熱水循環泵流道葉輪部分阻塞，水垢沉積、閥門開度不足。去除阻塞物，重新調整閥門開度。

　　3.超過額定流量使用。調節流量關小出口閥門。

　　4.葉輪磨損。更換葉輪。

　　5.離心泵電壓偏低。穩壓。

　　6.泵軸承磨損。更換軸承。

　　7. 離心泵吸程過高。降低吸程。

　　三.熱水循環泵雜音、振動?

　　1.液體混有氣體。提高吸入壓力排氣。

　　2.產生汽蝕。降低真空度。

　　3.管路支撐不穩。穩固管路。

　　4.軸承損壞。更換軸承。

　　5.電機超載發熱運行。調節流量關小出口閥門。

　　四.熱水循環泵電機發熱怎么辦?

　　1.熱水循環泵流量過大，超載運行。關小出口閥

　　2.熱水循環泵電機軸承損壞。更換軸承。

　　3.電壓不足。穩壓。

　　4.碰擦。檢查排除。
