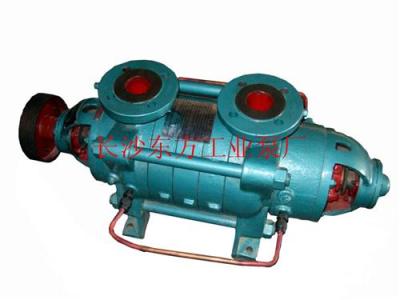

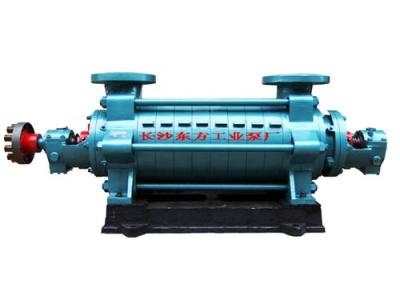

產品標題:DY型不銹鋼臥式多級離心高壓油泵
工作條件:
流量范圍:Q-3.75~840m3/h
揚程范圍:H=19~1400m
輸送溫度:-20-105℃粘度小于120厘沲油類和石油類?
吸入壓力:小于0.6MPa?
密封形式:填料密封、機械密封
材質:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
概 述
DY型不銹鋼臥式多級離心高壓油泵DYⅠ、DYⅡ、DYⅢ、DY、YD型泵均系單吸多級節段式離心冷油泵。適用于石油化工廠，用來輸送不含固體顆粒的粘度小于120厘沲的油類和石油產品。介質溫度t-20～150℃，允許進口壓力0.6MPa。?
結構型式
1）進出口:100YD16型泵為水平吸入，垂直吐出，其余為垂直吸入垂直吐出。
2）油封:可采用機械密封或填料密封。軸封有冷卻。
3）軸承型式及潤滑:滑動軸承強制循環潤滑型式有DY850—125型泵；滑動軸承油環飛濺稀油潤滑型式有DYI85—67，DYI155—67和DYⅡ155—67型泵；其它均為滾動軸承，油脂潤滑。
4）支承:DYⅡ155—67泵體的支承為中心支承，其余泵為腳支承。
旋轉轉向
從電機端看，泵為順時針方向旋轉。
主要零件材質
過流部件材質DYI、DY、YD為鑄鐵，DYⅡ為鑄鋼，DYⅢ為鑄不銹鋼。
成套范圍
成套供應泵、防爆電機、公用底座或本身底座、止回閥、閘閥和備件。
訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
