QJX2接觸器的工作原理是:當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
QJX2-323交流接觸器利用主接點來開閉電路，用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。

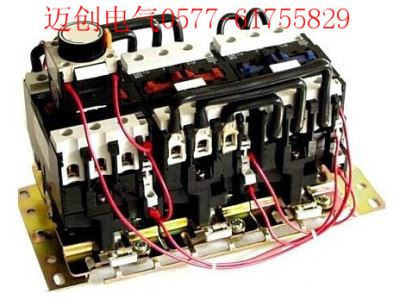

QJX2-323（LC3-D323）星三角磁力啟動器 ? ?
QJX2星三角減壓起動器規格:QJX2-123、QJX2-183、QJX2-253、QJX2-323、QJX2-403、QJX2-503、QJX2-653、QJX2-803、QJX2-953 ，LC3-D123、LC3-D183、LC3-D253、LC3-D323、LC3-D403、LC3-D503、LC3-D653、LC3-D803、LC3-D953 ??
產品適用范圍
QJX2星三角減壓起動器（LC3-D磁力起動器），適用于交流50Hz或60Hz，在AC-3使用類別下，額定工作電壓為380V、控制功率至80KW的三相鼠籠型感應電動機，用于控制電機定子繞組由“星形”至“三角形”換接起動、運行及停止。配裝相應規格的熱過載電器后可實現對電動機的過載及斷相保護。QJX2星三角減壓起動器不適用于可逆轉換，不適用于AC-4適用類別。CJX2交流接觸器‖LC1-D交流接觸器 ?
2、QJX2星三角減壓起動器型號含義
QJ X 2—□
QJ ——星三角減壓起動器
X ——小型
2 ?——設計序號
—□——最大交流接觸器的額定工作電流A
3、QJX2星三角減壓起動器工作條件和安裝條件:
QJX2星三角減壓起動器周圍空氣溫度為-5℃~+40℃，且24h內平均值不超過+35℃。
QJX2星三角減壓起動器海拔:海拔不超過2000m.
QJX2星三角減壓起動器大氣環境條件:在+40℃時，大氣的相對濕度不超過50%；在較低溫度下可允許有較高相對濕度，最濕月的月平最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，因溫度變化在產品上發生的凝露的情況必須采取措施；
污染等級:3級；
QJX2星三角減壓起動器安裝類別:III類；
QJX2星三角減壓起動器安裝條件:安裝面與垂直面的傾斜度不大于±5°。
沖動振動:產品應安裝和使用在無顯著搖動和沖擊、振動的地方。
4、QJX2星三角減壓起動器項目參數及起動器配套表
以下型號為QJX2-12、18、25、32、40、50、65、80、95
QJX2-253工作原理:①驅動系統:驅動系統包括電子模塊、軟鐵、永磁體，是永磁式接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
QJX2-253交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。
QJX2-253選型和維護:短時:處于這類工作制下的接觸器主觸頭保持閉合的時間不足以使接觸器達到熱平衡，有載時段被空載時段隔開，而空載時段足以使接觸器溫度回復到初態溫度（即冷卻介質溫度）。
QJX2-253接線方法:
一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
