河北全寶乙烯基的介紹與應用:
乙烯基酯樹脂是由雙酚型或酚醛型環氧樹脂與反應得到的一類變性環氧樹脂，通常被稱為乙烯基酯樹脂（VE）,別名環氧樹脂，為熱固性樹脂。乙烯基酯樹脂秉承了環氧樹脂的優良特性，固化性和成型性方面更為出色，由于兼具環氧和不飽和的優點，其應用領域正在不斷擴大。乙烯基酯樹脂也叫乙烯基樹脂。
乙烯基樹脂的應用
1、制作耐腐蝕FRP制品，如玻璃鋼槽罐、管道、塔器以及耐腐蝕格柵等。
2、防腐蝕工程，如水泥基或鐵基玻璃鋼襯里、高耐腐蝕地坪，高強度FRP制品，如玻璃鋼型材、體育用品、FRP船艇等。
3、重防腐玻璃鱗片涂料、鱗片膠泥。
4、其他如UV油墨、重防腐工業地坪等。
5、電廠脫硫防腐，耐高溫，耐強酸強堿。
6、化工車間工作臺耐酸堿防腐等。
河北全寶乙烯基樹脂和環氧樹脂的對比:
乙烯基樹脂是具有環氧樹脂的力學性能，同時具有不飽和樹脂的工藝性的樹脂，但相對常規的雙酚A不飽和樹脂而言，乙烯基樹脂具有更好的工藝性，尤其在玻璃鋼內襯工藝中，乙烯基樹脂具有與玻璃纖維更好的浸潤特性，從而改善耐腐蝕效果，在該工程中，有一定量的腐蝕性介質較強的氟介質存在，而眾所皆知，氟介質的存在強腐蝕性的主要原因是:氟介質及氟離子等具有較小的分子體積，從而表現為較強的滲透性，所以含氟介質的物理腐蝕性較強，而常規的環氧樹脂在實際防腐蝕施工中，一般需要加入等非活性溶劑，這些外加溶劑在樹脂固化過程中揮發，最后會導致一些微孔等的存在，這些微孔的存在會客觀上加速了腐蝕性介質的滲透過程，而同時環氧樹脂的固化體系一般情況下會采用胺類固化體系或者酸酐類固化體系，胺類固化體系為常溫或室溫固化體系，酸酐類固化體系為中高溫固化體系，而一般在防腐蝕工程施工中均在室溫或常溫下施工，所以在污廢水防腐蝕處理中均采用胺類固化體系，其固化原理是利用胺基團上的活潑氫與環氧基反應而最后交聯，形成三維網狀結構，但這個交聯結構很容易在酸性的介質作用下分解，導致三維交聯結構的解體而引起防腐蝕的失效，所以胺類固化的環氧樹脂在室溫下的耐酸性還是不錯的，但在大于40℃或者更高的作用溫度下的耐酸性就不太理想。根據工程情況，不宜采用環氧樹脂。
河北全寶教您怎樣選擇乙烯基樹脂:
乙烯基樹脂種類比較多，但根據環氧基團的不同分為雙酚A環氧乙烯基樹脂(如854、411)和酚醛環氧乙烯基樹脂(890、470)。前者具有很好的耐化學腐蝕性能，較高的延伸率和韌性，工藝性能好，廣泛應用耐腐蝕玻璃鋼和防腐工程。后者含有多個穩定的苯環，固化后交聯密度大，耐熱性能和耐腐蝕性能較好，在耐氧化性酸、含氯溶液和有機溶劑方面優異。在酸洗項目中氧化性強、溫度較高時一般選用酚醛環氧乙烯基樹脂。但在實際施工中由于易受工礦條件、施工等因素的影響，希望有更耐高溫的樹脂出現，以獲得更加滿意的效果。最近開發的高交聯密度乙烯基樹脂(898)，熱變形溫度高達155℃，在耐溫和耐氧化性介質條件下有更好的實際使用效果。
在防腐蝕施工中，無論內襯玻璃鋼工藝，還是樹脂砂漿施工工藝，均要求樹脂有較小的固化收縮率，以減小樹脂在固化過程中產生的收縮內應力，從而減少腐蝕失效隱患的產生。因此在防腐蝕施工中要求樹脂的收縮率不能太大，否則可能會導致玻璃鋼襯里“脫殼'，而引起防腐蝕失效。中國環氧樹脂行業協會專家說，根據工程需要所開發的低收縮雙酚A乙烯基樹脂(891)，固化收縮率為0.014%，比常規乙烯基樹脂(固化收縮率為2～4%)小的多，與基礎的粘結性好，具有很好的耐化學介質腐蝕、和填料的相容性好，更適合酸洗項目地坪、地溝和地坑的防腐蝕。

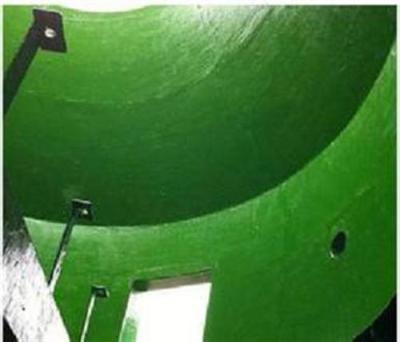

玻璃鱗片膠泥和涂料是由高性能環氧乙烯基樹脂和C-玻璃鱗片復合而成，具有優良的耐化學介質、耐高溫濕態腐蝕性氣體性能、極低的水蒸氣滲透率、硬化收縮率小、線膨脹系數低、耐溫度沖擊、磨耗系數小、施工簡單、常溫固化和易于修補等優點。據中國環氧樹脂行業協會專家介紹，在不銹鋼酸洗項目中廢氣處理設備的防腐蝕得到了很好的使用。
