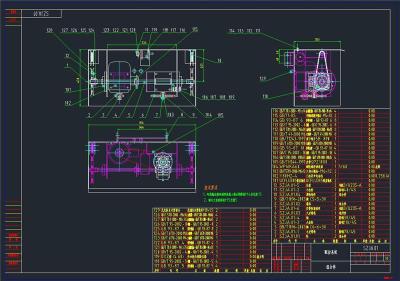

水泥散裝機全套cad圖紙型號:
SZ-Ⅰ水泥散裝機? ?SZ-Ⅱ水泥散裝機? ?SZJA干粉散裝機
水泥散裝機圖紙說明書
一、水泥散裝機概述
SZ型水泥散裝機主要用于散裝水泥以及建材、冶金、煤炭、化工、糧食等部門粉狀物料裝車、船。該水泥散裝機具有裝車過程實現自動控制，工藝適應性強、無粉塵外揚、料滿指示可靠、結構簡單、造價低廉等特點。水泥散裝機具有技術指標達到國際同類產品水平。
二、水泥散裝機型號
（1）SZ-I型水泥散裝機
SZ-I型水泥散裝機可安置在倉底或適當設備的端部供散裝汽車、火車、船裝料用。該水泥散裝機裝有自動料満指示和控制裝置并有含塵氣體接口，可以消除裝車時料満外溢和粉塵飛揚問題。該水泥散裝機裝料口采用可伸縮的形式以適應不同車型和不同位置進行裝車的場合。
水泥散裝機主要技術參數:裝車能力:≤300t/h（根據工藝要求定）
水泥散裝機裝料口伸降高度:1.5-2.5m任選
水泥散裝機整機功率:-1.5kw ?整機重量:442kg
（2）SZ-II型水泥散裝機
SZ-II型水泥散裝機適用于安裝在庫側給散裝汽車、火車或船裝料。該機由庫側卸料閥、充氣輸送斜槽和SZ-I型水泥散裝機構成，并具備SZ-I型散裝機的全部特點。
SZ-II型水泥散裝機分直通式和非直通式，根據工藝布置需要而定。
水泥散裝機主要技術參數:
水泥散裝機裝車能力:60-300t/h（根據工藝要求定）
水泥散裝機裝料口伸降高度:1.5-2.5m任選 av38
水泥散裝機整機功率:-4kw ?整機重量:900-1200kg
(3)SZ-III型水泥散裝機
SZ-III型水泥散裝機裝料口可在水平面內作直線移動，適用于給散裝火車、大型多進料口散裝汽車和散裝船裝料。該水泥散裝機由庫側卸料閘閥。搖臂式空氣輸送斜槽、行歨小車和裝車頭等部分組成，并具有SZ-I型水泥散裝機的全部特點。
水泥散裝機主要技術參數:
水泥散裝機裝車能力:60-300t/h（根據工藝要求定）
水泥散裝機裝料口伸降高度:1.5-2.5m任選
裝料口水平移動距離6.5m 整機功率:-5.0kw?
水泥散裝機整機重量:2500-4000kg
三、水泥散裝機說明
1. 水泥散裝機不適用于有粘濕性、腐蝕性、溫度高于150℃的物料。
2. SZ型水泥散裝機裝車速度是通過調節卸料閥以及輸送設備的輸送能力來確定的。一般情況下，裝大型汽車、火車船需要速度很快。約120-300噸/小時，裝普通散裝汽車要求速度慢一些，約60-100噸/小時。
3. 水泥散裝機在工作場地有壓縮氣源（壓力約0.4Mpa)情況下宜選用氣動閥門 。
4. 對有特殊需要的用戶可進行專門設計制造。
5. SZ型水泥散裝機分控制柜控制和按鈕站控制兩種形式控制，訂貨時需說明要求。
6. 訂貨時應注明機型昅臺數并附一張工藝簡圖
