一、XFZHC型鑄石環鏈刮板滑軌除渣機全套圖紙型號:
XFZHC18-55 ? XFZHC18-60 ? XFZHC18-65 ? XFZHC18-70 ? XFZHC18-75
二、LCZ重型框鏈除渣機全套圖紙型號:
LCX-51(B=510) ? LCZ-61(B=610) ? LCZ-71(B=710) ? LCZ-81(B=810)
LCZ-91(B=910) ? LCZ-101(B=1010) ? LCZ-111(B=1110) ? LCZ-121(B=1210)
三、BLC型板鏈除渣機全套圖紙型號:
BCL-Ⅱ型5t-h ? BLC-Ⅲ型6T-h ? ZGC-5型刮板除渣機

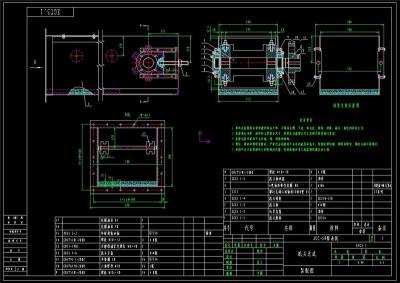

除渣機圖紙說明書
重型板鏈除渣機可供電站、生活采暖所用的燃煤蒸汽、電站鍋爐、熱水鍋爐除渣使用。可與35T/H以上的鍋爐配套。最適合多臺鍋爐串聯聯合除渣使用，水封性好。最大限度的減輕除渣勞動強度，改善鍋爐房工作條件，保持鍋爐房清潔，確保鍋爐正常運轉，保證生產生活需要。本機屬于敞開式水封除渣機。尚可做直徑80mm以下的顆粒和粉狀工業物料的輸送使用。
刮板除渣機安裝和使用
（1）除渣機的機身長度，根據用戶要求確定。聯合除渣機的水平段長度的確定是以并排多臺鍋爐的兩邊最外側爐壁墻之總間距再加長600mm（即兩邊爐壁墻各加長300mm為法蘭聯接口用）。
（2）室外出渣，水平段還需單邊延長到鍋爐房一墻邊，隔墻外聯接除渣機傾斜段。出渣口高度的確定，視用戶人工出渣還是車輛出渣決定其高度（但聯合除渣機的傾角不能大于30°）。
（3）布置聯合除渣時，其各鍋爐落渣口位置和除渣機機身槽中心線處在一條直線上。
（4）除渣機安裝在地平面以下時，為便于除渣機的安裝維修，其安裝基礎寬度等于除渣機的箱槽兩側寬度各加300~500mm。
（5）除渣機傾斜段的水平長度大于2mm時，需加固定支架。
（6）水平段法蘭聯接處，除爐膛段接口處密封墊連接，不得漏水。水平段安裝時要求箱槽在全長上水平度±5mm。
（7）除渣機在運輸中沒有碰撞損壞變形，轉動靈活即可安裝使用。
（8）除渣機安裝好，試車前先將減速機中加足潤滑油（30#－40#）。各軸承處，開式齒輪、鏈輪（我公司已加黃油潤滑）。嚴禁干摩擦，要長期保持良好潤滑狀態。
（9）要經常檢查刮渣鏈的漲緊情況，發現松弛需要停機后調整刮板鏈條的漲緊機構，始終保持設備的正常運行。
刮板除渣機注意事項
（1）除渣機與鍋爐排，應先開除渣機，后開爐排。嚴禁除渣機箱槽內積渣過多，使除渣機超負荷啟動，否則會影響除渣機使用壽命，甚至造成嚴重事故。
（2）本公司生產的除渣機均帶有保險裝置，部位設置在大皮帶輪或鏈輪上（具體位置見圖示），其結構屬于剪切銷保險裝置，當發生超載事故時其螺栓式銷釘會被剪斷，使大皮帶輪和軸的連接斷開，大皮帶輪空轉而達到安全保險作用。工作人員發現此現象后的處理是:一要立即停車檢查排除故障，二要換上相同規格的螺栓式銷釘，經檢查無異常情況后可恢復正常工作。
（3）除渣機屬于濕式除渣，在冬季運行時，暴露在室外的部位容易結冰，因此不要長時間停機。如果長時間停機未用，在重新開機前先用手動盤車，待齒輪或鏈輪轉動靈活后再開機運行。
（4）使用中經常檢查刮渣鏈條連接銷軸上的開口銷，是否脫落，防止銷軸掉落造成斷鏈?zhǔn)鹿省?yán)禁將爐排中推出鐵塊、大木塊等雜物，落入除渣機箱槽造成卡機事故。
