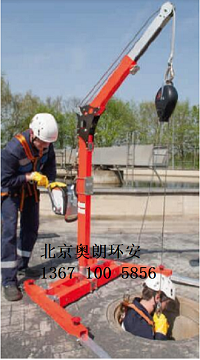

有限空間/密閉空間移動懸臂
品牌:TB，
型號:FLA-100
供應地: 北京
一、產品介紹:
1、移動懸臂作用類似三腳架，但比三腳架應用范圍更廣，多用于很多救援三腳架用不了的地方。
重要參數:
1、載荷:≥140kg，若配置1個動滑輪，載荷≥280KG.
2、重量:總體56kg，移動懸臂本體42KG,18米絞盤14KG.
3、材質:主體高輕度鋁合金及少部分部分鋼制/不繡鋼制品。
4、高度調節范圍:2.18-2.41M
5、頂部掛點垂線與支撐桿水平距離調節范圍495-718MM
6、絞盤支架為雙腿插接式支架
7、絞盤機械比率:1:11
8、絞盤轉動一周綱絲繩拉出長度:1/3英尺，約為10CM
9、絞盤綱絲繩長度規格:18/30/45/60/90米
10、標準:懸臂本體及絞盤有獨立的EN795認證。
二、主要特點:
1、整體可拆為8部分，每部分很輕，便于運輸及存儲，積木式拼裝，裝卸無需任何工具。
2、兩套鋼絲繩導向系統，可同時安裝兩個絞盤或差速器。
3、移動式基架兩腿可以橫向轉動，便于根據現場情況調節，允許內切圓直徑范圍1.37-1.9米。
4、移動式基架可以在地面不平地方使用，四爪高低差最大調節范圍10cm。
5、移動式基架四爪附帶錨點孔、鉤、槽，可根據現場需求自行增加錨固，方便其他角度使用。
6、選配基架還有地面固定式、墻面固定式等多種類型，適應不同場合。
7、絞盤配置2套制動系統；棘輪制動系統、二重慣性制動系統
8、絞盤配置制動磨損批示器、過載保護指示器，更安全。
9、絞盤配置鋼絲繩回收防纏繞系統，有效的減少了鋼絲繩磨損、變動、更高效安全。
三、移動懸臂部件組成
移動懸臂分為三部分:移動式基架、懸臂支撐桿、絞盤系統
1、移動式基架
重量:27.28kg
特點:方便移動，夾口長短、角度均可調，適合不同場合，可在有位差平面使用。
四爪末端均有地錨螺栓孔及栓接鉤，便于利用現場情況加固基架。
三部分插接式安裝，存儲運輸方便
四腿端部高度可調，最大允許100mm高度差
四爪末端均有地錨螺栓孔及栓接鉤，便于利用現場情況加固基架。加固完成后，移動懸臂甚至可水平使用。
2、懸臂支撐桿
懸臂桿
重量:9.5kg
調節高度:1170-1400mm
調節垂點水平距離:495-718mm
3、絞盤系統
絞盤
常用鋼絲繩長度:18/30/45/60m
重量:14/16/18/20kg
特點:
1、和懸臂插接方便，靈活。
2、帶防墜保護。
絞盤支架重量:2.01/2.5kg
絞盤可以根據現場情況，靈活安裝在支撐桿的內外側。
四、過載及制動保護功能圖示
絞盤末端掛鉤中部配置紅色過 載指示器，如發生過載，紅色指示
器打開，同時絞盤會空轉，保護系
統及人員安全
絞盤側面配有制動磨損保護指示器，正常狀態，綠色覆蓋中心線。一旦紅色覆蓋中心線，表示制動系
統有失靈隱患，便于使用者及時作出應對措施，避免危險發生。
鋼絲繩回收防纏繞功能
不帶回收防纏繞功能的絞盤，回收后
如右圖所示:雜亂無章
如不小心注意，極易傷害鋼絲繩，出現纏
繞，壓變形等現象，形成安全隱患。
帶回收防纏繞功能的絞盤，回收后如
右圖所示:整齊排列
可放心使用，不會傷害鋼絲繩，不會出現
鋼絲繩纏繞，壓變形等現象。
五、技術服務
移動懸臂ppt介紹:
使客戶相關部門，如安全部門、使用部門、維護部門充分了解移動懸臂。
日常使用保養及救援措施培訓:
包含移動懸臂各部件及其他相關個人裝備產品如安全帶、速差器的日常使用及
保養培訓，以及救援措施培訓
