應用范圍
?溜槽或轉接處堵塞探測
?輸送機皮帶跑偏探測
?翻車機卸料探測
?用于皮帶或振動給料機有料或缺料探測
技術參數
?額定溫度:-40°- 70°
?時間延遲:0-10秒,可調節
?額定觸點:24VDC,115VAC,240VAC可選
傾斜開關探頭選擇表
型號 說明 總長mm 直徑mm 重量
20-39重型探頭 21032 0.7Kg
20-30不銹鋼,25mm探頭26025 0.9Kg
20-31輕量 23025 0.45Kg
20-32重型,50mm探頭25451 3.6Kg
20-39-B探頭,加熱器21032 0.7Kg
20-39-C探頭,高溫21032 0.7Kg
20-39-FM 探頭FM許可 21032 0.7Kg
20-41探頭115V 21032 0.7Kg
20-41-SS 不銹鋼,25mm探頭
料位計TILTSWITLH堵塞保護開關20-39-25主要用于料流、堵塞及料位檢測，（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。還可以用于皮帶和震動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置20度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤銷后，傾斜開關恢復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的拜年話來判斷設備的工作情況，以便及時采取措施，保護設備。
型號有TILT SWITCH，20-39，20-39B，20-39C， 20-39-25，20-30，21-39，21-38，有拉姆齊Thermo RAMSEY21-39料位、傾斜、堵塞開關，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏.拉線.傾斜.撕裂,測速.欠速.斷帶保護等各種輸送機保護裝置.
料位計TILTSWITLH堵塞保護開關20-39-25

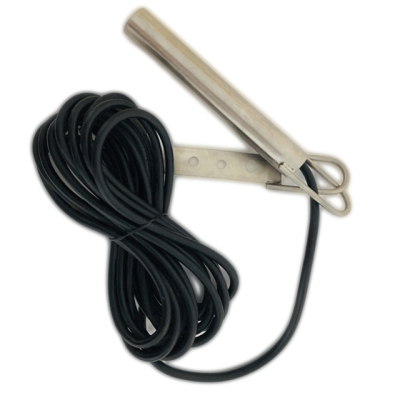

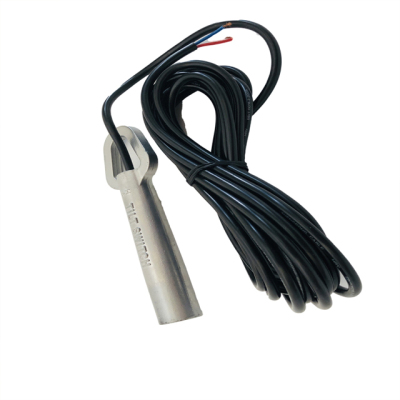

工作原理傾斜開關探頭
垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。
特點:
斜開關可單獨使用探頭，也可配合控制裝置使用
報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。
正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態
堅固，抗腐蝕
安裝簡便
控制裝置為印刷電路板結構
所有探頭均配有安裝附件
料位計TILTSWITLH堵塞保護開關20-39-25
nok="f" gradientshapeok="t" o:connecttype="rect">
20-43傾斜開關控制器（進口） 20-39傾斜開關控制器（國產）
控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作。
控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。
兩個常開常閉觸點用于外部報警或控制。
技術規格
電源:220 VAC ± 10%，47 － 62 Hz，10W
輸出:一個DPDT觸點，額定容量5Amp /220 VAC或5 Amp/28VDC非感性負載
時間延遲:0-10秒可調
跳線:允許將開關垂直或傾斜狀態定為正常狀態
應用范圍:
溜槽或轉接處堵塞探測
輸送機皮帶跑偏探測
翻車機卸料探頭
用于皮帶或振動給料機缺料或無料探測
技術規格
觸點:常閉，水銀開關，250mA/24 VDC非感性負載
可選:0.8A at 240VAC/1.5A at 120VAC
額定溫度:-40℃~＋300℃
外殼:鑄鐵，表面鍍鎳鉻合金 傾斜:角度15°
20－43型控制裝置被裝在一個NEMA4X盒內，前面板有指示燈，綠燈為“正常”，紅燈為“報警”，控制裝置中0－1O秒的可調時間延遲電路能使傾斜開關避免瞬間傾斜引起的誤動作，內部有一跳接線允許將開關垂直狀況或傾斜狀況定為＂正常＂狀態，有兩個正常打開和兩個正常關閉的輸出觸點用于連接外部報警和控制，線路電源的中斷會引起繼電器動作。 有各種探頭組件適用于各種物料和環境，也有不帶外殼的控制裝置適用于固定在其它形式的外殼和控制柜中。
工作原理
垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。
傾斜開關--用于料流.堵塞及料位檢測
垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。
用途:
*溜槽或轉接處堵塞探測器
*輸送機皮帶跑偏探測器
*翻車機卸料探頭
