滿足標準:
1、GB1408.1-2006《絕緣材料電氣強度試驗方法》
2、GB1408.2-2006《絕緣材料電氣強度試驗方法
第2部分:對應用直流電壓試驗的附加要求》
3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
4、GB/T3333電纜紙工頻電壓擊穿試驗方法
5、HG/T3330絕緣漆漆膜擊穿強度測定法
6、GB12656電容器紙工頻電壓擊穿試驗方法
7、ASTMD149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》
主要適用于固體絕緣材料如:塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；

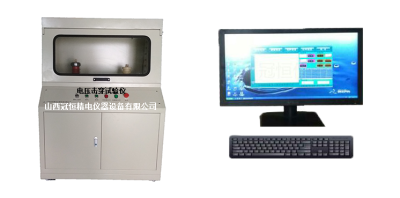

電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印.
技術指標:
1、輸入電壓:AC220V/50Hz
2、輸出電壓:AC:0～50kV；DC:0～50kV
3、輸出功率:5kVA
4、測量范圍:AC:0～50kV；DC:0～50kV
5、測量誤差:≤2％
6、升壓速率:1kV/s～5kV/s
7、耐壓時間:0～4H
8、漏電流1～30mA可由計算機軟件自由進行設定
9、電源交流220V±10%的單相交流電壓和50Hz±1%的頻率
10、試驗環境溫度:15～30℃，相對濕度:0～85%能夠穩定運行。
11、外形尺寸長×寬×高:1000mm×750mm×1350mm
12、設備自重:150Kg（參考）
13、接地要求儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下
結構原理及性能特點:
1、主要由:升壓系統(高壓變壓器)、西門子PLC控制系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；
2、計算機---西門子PLC控制系統---調壓裝置----升壓變壓器-----試樣；
3、高壓變壓器主要產生試樣所需的直流電壓；
4、調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓；
5、電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；
6、放電系統在試驗做完以后自動放電，以免產生放電對人身的危害；
電壓擊穿試驗儀計算機系統及軟件包
1、試驗軟件是我公司研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。
3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
4、可對試驗數據進行編輯修改，靈活適用；
5、試驗條件及測試結果等數據可自動存儲；
6、試驗報告格式靈活可變，適用于不同用戶的不同需求；
7、可對一組試驗中曲線數據的有效與否進行人為選定；
8、試驗結果數據可導入EXECL,WORD文檔編輯；
9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；
10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
11、儀器運行的持久性:儀器可連續運行使用，不需為保護儀器而定期停機。
安全說明:
1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注:因為直流試驗后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。
3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。
4、該試驗設備的電路設有多項保護措施，主要有:過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
主要配置:
（1）門限位保護:不關門，即使通電點實驗開始，設備無任何反應，軟件有:安全門未關閉提示。
（2）電壓歸零保護:如果在實驗過程中，突然斷電，下次開機后，會自動回到零位，保證初始電壓為在零位
（3）終止電壓保護:可以通過軟件設定終止電壓，保證在升壓過程中如果出現異常升到指定的電壓后，自動終止并歸零
（4）高壓機械限位:如果軟件系統失去控制，電壓繼續往上升，到高壓限位后自動歸零如果在擊穿后未判停，通過過流保護器采集數據保證電壓自動歸零有高壓指示燈，通過觀察指示燈的狀態來判斷實在升壓還是在零位如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，增長使用壽命如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。
（5）獨立接地保護
（6）短路保護
（7）軟件誤操作保護
（8）漏電保護
（9）實驗結束放電保護
1、主機1臺
2、放電裝置1套
3、計算機1臺
4、打印機1臺
5、控制軟件1套
6、試驗電極1套
7、油箱1個
8、試驗臺1個
9、說明書 1份
10、合格證 1份
11、裝箱單 1份
