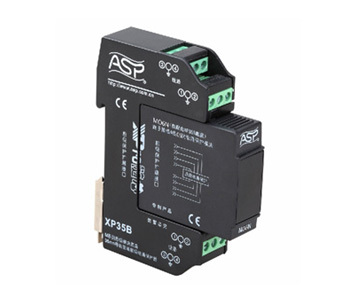

【產品簡介】
工業控制信號電涌保護器依據IEC和GB標準設計。適用于通訊專線/遙測信號/遙控信號等信號設備的電涌保護。產品的采用標準的接線柱式接口，可保護2-4條線路。產品采用兩級串聯式電路結構，反應時間皮秒級，可以充分保護采用最新半導體器件的設備
【詳細說明】
工業控制信號電涌保護器依據IEC和GB標準設計。適用于通訊專線/遙測信號/遙控信號等信號設備的電涌保護。產品的采用標準的接線柱式接口，可保護2-4條線路。產品采用兩級串聯式電路結構，反應時間皮秒級，可以充分保護采用最新半導體器件的設備。產品采用模塊化35mm導軌安裝安裝方式，安裝維護極為便捷。
模塊化標準35mm導軌安裝
最大放電電流10kA（8/20μs）
反應速度:10-12秒級
接線柱式接口
多種額定電壓選擇
保護2-4條信號線路
可插拔結構（XP型號）
產品性能參數:
型號 XP35B+M170N
SPD端口 兩端口
SPD類別 組合型
接口類型 底座接線柱式
額定電壓 Un 170V
最大持續運行電壓 Uc 175V
額定負載電流 IL 0.5A
每線標稱放電電流 In（8/20μs） 5kA
每線最大放電電流 Imax（8/20μs） 10kA
保護水平 Upx-x（1.2/50μs） < 250V
保護線路 4條
傳輸特性 10Mbps
插入損耗 <0.5dB
失效指示 線路對地短路或斷開
尺寸 1mods,DIN43880
安裝方式 35mm標準導軌（EN50022/DIN46277-3）
連接方式 入/出 螺絲/螺絲
安裝導線截面積 1.5 ~ 2.5mm2
接地方式 螺絲
工作環境溫度 -40/850C
外殼材料 工程塑膠，符合UL94 V-0
外殼保護等級 IP20
測試標準 GB/T 18802.21 / IEC61643-21
認證 符合
*產品參數以實際產品說明書為準。
產品適用范圍:
1.安防系統:遙測線路、遙控線路、通訊線路
2.消防系統:遙測線路、遙控線路、通訊線路
3.工業控制系統:遙測線路、遙控線路、通訊線路
4.其它控制系統:遙測線路、遙控線路、通訊線路
產品尺寸和原理示意圖:
產品安裝示意圖:
產品以下:
XP35B+M24N
XP35B+M48N
XP35B+M06N
XP35A+M170C
XP35A+M48C
XP35A+M06C
XP35A+M24C
