l用于汽車后消的生產中氣密性檢測,也可檢測前消、中消氣密性
l夾具工作平臺有自動識別能力，減少操作人員參數設定，增加主動打標系統
l使用氣密檢測儀相同的控制器和觸摸屏
l2個光電開關用來檢測閥體的狀態
l閥體動作的不良時間限值可以調整

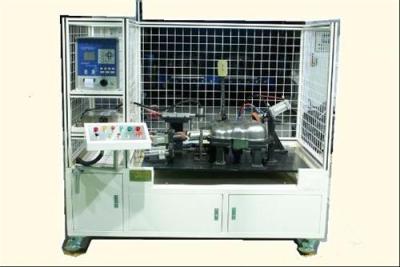

氣密檢測設備
后消氣密檢測工作平臺 型號:GZQ-0220
配套主機 型號:OLS-100
氣密檢測設備由核心泄漏檢測儀（OLS-100）、柜體、支架、自動壓緊裝置、自動封堵裝置、控制裝置、氣動裝置、自動打標裝置、按鈕操作箱和安全光柵等構成。
測試時，被測件放入測試平臺，啟動測試按鈕，被測后消被自動壓緊，開口被自動封堵，然后核心檢測儀自動啟動檢測過程，檢出的泄漏量與儀器被存儲的標準要求進行比較，超過（NG）則進行報警提示，并伴有聲音提示，合格（OK）時，自動打印合格圖標或字符，然后就可以進行下一件的測試。
核心檢測儀
核心氣密檢測儀采用OLS-100泄漏檢測儀，檢測泄漏范圍為0～40L/min，儀器內置程序控制器接口功能，可以完成幾乎所有智能夾具所需的控制。
氣壓調整按鈕具有鎖止控制，不能隨意調整檢測壓力
主要技術指標:
l泄漏測試范圍 0～50L/min
l泄漏檢測精度 1%FS
l泄漏量重復性 0.5%FS
l顯示精度 0.1L/min
l泄漏標準 檢測范圍內設定
l測試壓力范圍 0.15～1bar（通常為0.3bar）
l壓力檢測精度 0.5%FS
l人機界面 液晶屏顯示，觸摸屏操作
l夾緊和封堵 自動夾緊、自動封堵
l電源 AC165～240V50/60HZ3A
l氣源壓力 5～8bar
l使用溫度 溫度0～40℃
l生產節拍 1～4分鐘
自動打標系統
自動噴碼機采用主動噴碼系統，可以噴印字符或簡單圖形，并且可以包含合格標志、檢測日期、泄漏量、生產批次等信息。
噴碼機主機采用美國原裝Citronix全功能墨水噴碼機，主機圖片如下圖:
其主要性能如下:
l噴印最高三行的文本、圖形和條碼。
l12mm的超高噴印距離
l所見即所得的信息和圖像編輯方式
lPixelPlus可變像素
lSmartFlush真正的自動清洗
lRS-232標準通訊接口
l不銹鋼防護機身
系統技術指標
l泄漏測試范圍 0～40L/min
l泄漏檢測精度 1%FS
l泄漏量重復性 0.5%FS
l顯示精度 0.05L/min
l泄漏標準 檢測范圍內設定
l測試壓力范圍 0.15～0.70bar
l壓力檢測精度 0.5%FS
l人機界面 液晶屏顯示，觸摸屏操作
l夾緊和封堵 自動夾緊、自動封堵
l電源 AC165～240V50/60HZ3A
l氣源壓力 5～8bar
l使用溫度 溫度0～40℃
l生產節拍 15～40秒
器件選擇
為保證設備穩定可靠工作，全套設備的元件選擇進口或合資品牌的高級別器件，核心控制器選擇美國ZWORLD公司原裝的嵌入式控制器，電器元件（按鈕、開關、指示燈、繼電器等）采用施耐德或歐姆龍產品、氣動元件（氣缸等）選擇日本SMC品牌。
夾具數模設計
檢測夾具采用三維數模設計，完全按用戶工藝要求和檢測要求定制，最大限度的滿足用戶的生產要求。
