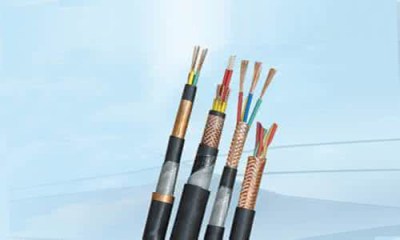

名稱: 耐熱硅橡膠絕緣和護套（阻燃）電纜?
說明:?
產品標準:參照GB9330、IEC60502、IEC60332等標準。
1、用途:
本產品適用于發電、冶金、石油化工、造紙、鋼鐵等行業的高溫范圍和惡劣環境內，作交流額定電壓1kV及以下電氣設備接線之用。該產品具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、防水等特性，同時還具有很好的耐寒性和耐候性。
2:使用條件:
(1)、電纜導體的長期工作溫度為-60～180℃。
(2)、敷設安裝電纜時的彎曲半徑:無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶結構的電纜，應不小于電纜外徑的10倍，有層結構的軟電纜，應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍:見表1
表1
|
型?號
|
名????稱
|
|
KGG，? ZR-KGG
|
硅橡膠絕緣硅橡膠護套（阻燃）控制電纜
|
|
KGGP，?ZR-KGGP
|
硅橡膠絕緣硅橡膠護套編織（阻燃）控制電纜
|
|
KGGP2，ZR-KGGP2
|
硅橡膠絕緣硅橡膠護套銅帶（阻燃）控制電纜
|
|
KGG22，ZR-KGG22
|
硅橡膠絕緣硅橡膠護套鋼帶鎧裝（阻燃）控制電纜
|
|
KGGR，?ZR-KGGR
|
硅橡膠絕緣硅橡膠護套（阻燃）控制軟電纜
|
|
KGGRP，ZR-KGGRP
|
硅橡膠絕緣硅橡膠護套編織（阻燃）控制軟電纜
|
|
HGG，? ZR-HGG
|
硅橡膠絕緣硅橡膠護套（阻燃）電力電纜
|
|
HGG22，ZR-HGG22
|
硅橡膠絕緣硅橡膠護套鋼帶鎧裝（阻燃）電力電纜
|
注:根據用戶要求可生產硅橡膠絕緣和護套補償電纜、計算機電纜以及安裝電纜（電線），具體技術參數另行提供。
4、規格范圍:見表2～表3
表2?硅橡膠控制電纜
|
型?號
|
額定電壓
V
|
導體標稱截面?mm2
|
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
芯??數
|
|
KGG，ZR-KGG
KGGP，ZR-KGGP
|
450/750
|
--
|
2～61
|
2～14
|
2～10
|
|
KGGP2，ZR-KGGP2
|
--
|
4～61
|
4～14
|
4～10
|
|
KGG22，ZR-KGG22
|
--
|
7～61
|
4～61
|
4～14
|
4～10
|
|
KGGR，ZR-KGGR
|
4～61
|
--
|
--
|
|
KGGRP，ZR-KGGRP
|
4～61
|
4～48
|
--
|
--
|
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
?
|
KX補償電纜生成用于顏料混合配方的UDT后，可以用它來生成用于不同顏色配方的數據組合。用戶定義數據類型有基本數據類型和復雜數據類型組成。定義好以后可以在符號表中為它一個符號名，使用UDT可以節約錄入數據的時間。舉例說明:數組的生成和使用生成數組可以在數據塊中定義數組，也可以在邏輯塊的變量聲明表中定義它。下面介紹在數據塊中定義的方法，在SIMATIC管理器中用菜單命令:插入-S7塊-數據塊生成數據塊DB3，雙擊打開DB3，默認顯示方式為聲明視圖方式如下圖所示:聲明視圖用于定義、刪除和修改共享數據塊中的變量，它們的名稱、數據類型和初始值。
注:推薦的芯數:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3?硅橡膠電力電纜
|
型?號
|
額定電壓kV
|
芯?數
|
導體標稱截面?mm2
|
|
HGG，ZR-HGG
HGG22，ZR-HGG22
?
|
0.6/1
|
1
|
1.5～240
|
|
2，3，4
|
1.5～240
|
|
3+1
|
4～185
|
|
4+1
|
4～185
|
|
3+2
|
|
5
|
1.5～185
|
5、技術要求
(1)、導體結構及導體直流電阻:
硅橡膠控制電纜符合〈聚氯絕緣和護套（阻燃）控制電纜〉表3規定。
???????????? 硅橡膠電力電纜符合〈0.6/1kV聚氯絕緣和護套（阻燃）電力電纜〉表4規定。
(2)、絕緣厚度、火花試驗電壓:見表4
表4
|
標稱截面mm2
|
0.5,0.75
|
1.0,1.5
|
2.5,4,6
|
10,16
|
25,35
|
50,70
|
95,120
|
150
|
185
|
240
|
|
絕緣厚度
|
0.7
|
0.8
|
1.0
|
1.2
|
1.4
|
1.6
|
1.8
|
2.0
|
2.2
|
2.4
|
|
火花試驗電壓(V)
|
6000
|
7000
|
8000
|
9000
|
(3)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。
(4)、電纜阻燃性能符合GB/T18380-2001標準規定。
(5)、電纜規格、外形尺寸和重量另行提供。
6、交貨要求:
(1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%；
(2)、根據雙方協議，允許任何長度的電纜交貨。
