1.測量原理
TK-LW智能型外貼式超聲波液位計采用圖科電子專有的聲吶（超聲波）的回波測距原理，測量探頭發射和接收超聲信號，穿透容器壁在液體中形成回波，實現測距。側面（或斜下方）探頭為校準探頭，其可連續或定時發射校準聲波，實現聲速的校準，保障了高精度的穩定測量。并可將信號遠程至控制室，實現自動化控制。
2.技術參數
精度:1%-0.1% 顯示方式:OLED
量程:*高30m 重復性:1mm
接線形式:四線制 電源容量:10w
供電電源:24V DV 輸出信號:4-20mA
環境溫度:（-40-+60）℃ 探頭使用溫度:（-50-+250）℃
可測壁厚:≤70mm 調試方式:紅外
外殼材質:鑄鋁 電氣接口:可選
防爆標志:ExdⅡCT6 Gb 防護等級:IP65/67
3.優勢特點
不開孔，不動火，無需停產，罐外連續精準測量，屬完全非接觸測量，容器內壓力無限制，安裝簡便！是真正的綠色環保儀表。
實時測量顯示液位，同時遠傳至值班室實現高位報警和低位報警功能。
測量結果精度高，在某些案例中優良精度在1cm。
儀表使用壽命。
資質齊全，滿足當地安監部門對危險源監控的要求。
4.液氨液位計安裝

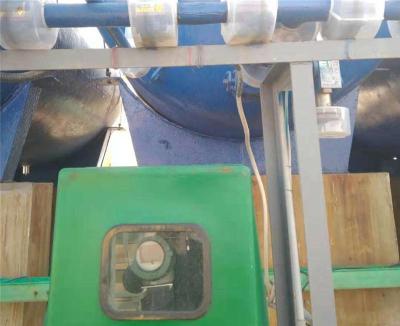

變送器固定:將變送器固定住安裝立柱上（60mm管），如下圖
5.液氨液位計選型
詳見公司網站w*w.tkechina.c*m產品選型
6.液氨液位計的經濟效益與社會效益
(1)該儀表結構合理、性能很好、操作簡單、計量準確、便于管理和及時了解生產動態，掌握集輸狀況。
(2)該液位儀的推廣應用，實現了自動計量的目標,提高了計量水平。
(3)該液位儀的應用，使液位檢測免受人為因素影響，減輕崗位工人勞動強度三分之一。
(4)該液位儀的應用，杜絕了在炎熱、雷雨、冬雪等惡劣環境條件下，工人不安全因素。
7.結束語
TK-LW外貼式超聲波液位計的推廣應用，使在液位檢測方面邁出了可喜的一步，實現了由接觸測量到非接觸測量的轉變，更重要的是綜合測量誤差提高了1個數量級。
