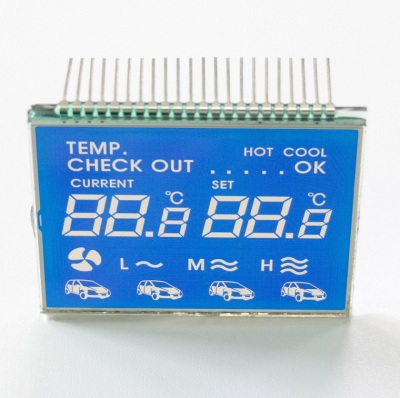

產品運用于小家電液晶屏領域，COB封裝，斑馬紙連接出PIN，技術全球領先，高點陣，
寬視角，超寬工作溫度，2層PCB沉浸技術，行業領先科技。
以上產品屬于LCD段碼屏，要根據客戶要求的操作功能設計圖紙及設計邏輯布線
等。正性顯示效果有黃底黑字、黃綠底黑字、白底灰字等顯示效果；負性顯示有藍
底白字、黑底白字、黑底橙字等效果，配套不同顏色的背光燈可以顯示不同效果。
工作電壓:VDD=5.0V/3.3V（可選）
可用軟件調節對比度
可支持多種LCD和背光模式選擇,
接口方式?:1.可支持串性，并行接口.
2.FPC的連接方式可根據客戶的要求修改.
3.接口金手指的間距根據客戶的要求修改.
背光:可根據客戶的需求更改背光顏色,可支持白色,藍色,綠色等.
LCD段碼屏產品詳細參數:
1、外形尺寸:35.0*20.0 mm
2、顯示類型:TN
3、形式模式:藍底黑字
4、工作電壓:3V
5、工作模式:1/4Duty 1/3Bias
6、察看視角:6:00
7、工作溫度:-20~70℃
第三大類定律—任意位置顯示一個點（HT1621驅動段碼液晶屏）??
（1）?深圳市好威格電子有限公司小家電液晶屏:?
段碼液晶屏往往應用在出貨量比較大的小家電液晶屏，比如空調遙控器，小時候帶的電子手表等，都是段碼屏。段碼屏是非標屏，都是客戶定做的，第一次開模費大概幾百元，廠家一般都會有起訂量的要求，除此之外，它的單位成本相對要比點陣屏要便宜，而且好威格電子認為顯示的效果要比點陣屏漂亮。?
段碼屏的驅動程序跟數碼管的靜態驅動程序一樣，只要我們弄懂了怎樣顯示一個基本單位，根據此基本單位編寫一個字庫表，然后用與(&)和或(|)這兩種位運算符就可以隨心所欲編寫我們要顯示的數字或者形狀。有兩種常用的驅動方案:?
第一種:如果單片機內部集成了seg和com引腳的液晶驅動模塊，直接用單片機驅動。?第二種:單片機用3個IO口跟HT1621進行通訊，用?HT1621驅動段碼屏。?
這節我重點介紹第二種。HT1621有4個COM，分別是com3,com2,com1,com0。有32個SEG，分別是SEG0,SEG1….SEG31。?
.
什么是COM，什么是SEG？COM就是橫向上的X坐標，SEG就是縱向上的Y坐標。X坐標與Y坐標組合成一張表格，每格代表一個顯示點。比如HT1621，有4個COM，32個SEG，組成一個32行，每行裝4個點的表格，一共有128個點，也就是最多可以顯示128個點，用數碼管的思路，最多可以顯示128個LED燈。因?yàn)榭v向上有32行，因此Y軸的地址范圍是0到31。每一行X軸上的4個點，我們用一個字節來表示。一個字節有8位，高4位分別代表這個4個點，低4位為空。比如第一行(SEG0行)的第1個(COM3)要顯示，第2個(COM2)要顯示，第3個(COM1)不要顯示，第4個(COM0)不要顯示，那么用一個字節來表示就是十六進制的0xc0.要把這兩個點點亮，只要把X軸的數據設置成0xc0，Y軸的數據設置成0x00
