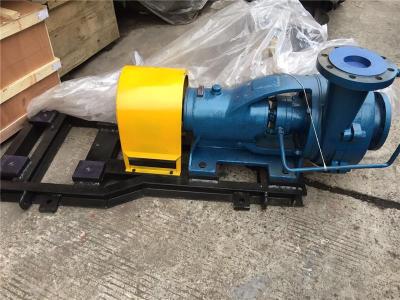

長沙東方工業泵廠 型號 100NB60
用途 電廠等 產品別名 冷凝泵
流量 36（m3/h） 揚程 62（m）
轉速 2950rpm（rpm） 汽蝕余量 0.9（m）
軸功率 11.5（kW） 配帶功率 15（kW）
吸入口徑 100（mm） 排出口徑 65（mm）
概述:
NB、NBA, N 型泵，系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，用來抽送冷凝器中的凝結水和750～3000kW汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。液體溫度不超過80℃。泵進口壓力不高于0.6MPa。
參數范圍:
流量Q 11～36m3/h
揚程H 12～62m
型號說明:
100NB—45
100—泵進口口徑為mm
N—冷凝水泵
B—懸架式
45—泵的設計揚程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵進口口徑為3寸
A、B—兩種不同葉輪外徑
結構型式:NB、NBA、GN、N型為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。
旋轉方向:從電機端看，泵為逆時針方向旋轉。
主要零件材質:泵的過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為優質碳素鋼。
成套范圍:成套供應泵、電機、聯軸器、止回閥、閘閥。
| 型號 | 流量 | 揚程 | 轉速 | 軸功率 | 功率 | 效率 | 必須汽 | 葉輪名 | 泵口徑 | 泵重 | |
| Q | H | n | Pa | 功率 | 型號 | η | 蝕余量 | 義直徑 | 進口 | 出口 | |
| m3/h | L/s | m | r/min | kw | kw | | % | m | mm | mm | mm | kg | |
| 100NB-45 | 14.4 | 4 | 54 | 2980 | 4.81 | 7.5 | Y132S2-2 YB132S2-2 | 44 | 0.65 | 196 | 100 | 40 | 40 | |
| 24 | 6.67 | 50 | 6.05 | 54 | 0.84 | |
| 31 | 8.61 | 42 | 6.82 | 52 | 0.95 | |
| 100NB-60 | 21.6 | 6 | 69 | 2980 | 9.02 | 15 | Y160M2-2 YB160M2-2 | 44 | 0.7 | 229 | 100 | 65 | 50 | |
| 36 | 10 | 62 | 11.47 | 54 | 0.8 | |
| 50.4 | 14 | 44 | 13.98 | 60 | 1 | |
| 3NBA-5 | 15 | 4.17 | 30 | 2980 | 2.29 | 5.5 | Y132S1-2 YB132S1-2 | 53.4 | | 160 | 80 | 40 | 45 | |
| 20 | 5.56 | 28 | 2.6 | 58.7 | 3 | |
| 25 | 6.94 | 25 | 2.85 | 59.8 | 3.3 | |
| 30 | 8.33 | 22 | 3.1 | 58 | | |
| GN3/12 | 5 | 1.39 | 41 | 2980 | 1.51 | 2.2 | Y90L-2 YB90L-2 | 37 | 0.8 | 134 | 80 | 50 | 45 | |
| 7 | 1.94 | 39 | 1.65 | 45 | 0.8 | |
| 9 | 2.5 | 36 | 1.76 | 50 | 0.8 | |
| 12 | 3.33 | 32 | 7.97 | 53 | 1.2 | |
| 15 | 4.17 | 25 | 2.08 | 49 | 1.2 | |
| GNL3-A | 5 | 1.39 | 44 | 2980 | 1.71 | 3 | Y100L-2B YB100L-2B | 35 | 0.6 | 140 | 80 | 50 | 140 | |
| 6 | 1.67 | 42 | 1.78 | 38.5 | 0.62 | |
| 9 | 2.5 | 39 | 2.03 | 47 | 0.65 | |
| 11 | 3.06 | 34 | 2 | 51 | 0.7 | |
| GNL3-B | 12 | 3.33 | 48 | 2980 | 3.08 | 5.5 | Y132S1-2 YB132S1-2 | 51 | 0.65 | 147 | 80 | 50 | 140 | |
| 15 | 4.17 | 45 | 3.54 | 52 | 0.7 | |
| 18 | 5 | 41 | 3.87 | 52 | 0.72 | |
| 20 | 5.56 | 38 | 4.06 | 51 | 1.05 | |
