結構說明

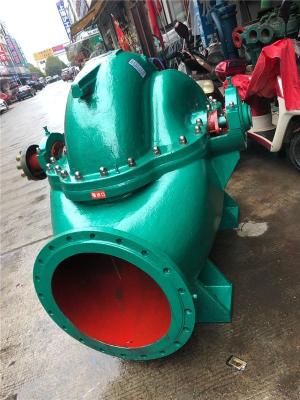

1、S型泵的吸入口和排出口均鑄在泵體上，成水平方向，與軸線垂直。泵體與泵蓋水平分開，以便揭蓋檢查內部零件時，不必拆卸管路及電機（或其它原動機）。從傳動一端看，S在型號的前面的泵軸均為逆時針方向旋轉，S在型號中間的泵軸均為順時針方向旋轉。
2、本型號的主要結構除軸承部件和軸承有幾種不同的結構外，其它部分大體相同。軸承部分:有的泵采用球軸承，用油杯注油潤滑或用漬環濺油潤滑；有的泵用鑲有合金油瓦的滑動軸承，一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的，部分未平衡的軸向力，同單列向心球軸承承受。
軸套的結構:有的軸套帶有螺紋，兼作螺母以固定葉輪；有的泵兩端用兩個軸套，其中一個帶有螺紋；有的泵除軸套外，另用軸套螺母，以固定軸套和葉輪。
本型泵主要零件有:泵體和泵蓋、葉輪、軸、密封環、軸套、軸承體、軸承、填料套和填料環等。
| 型號 | 流量 Q | 揚程 H | 轉速 N | 軸功率 Pa | 配帶電動機 | 效率 η | 必需汽蝕余量 | 葉輪名義直徑 | 泵口徑 | 泵重 |
| 功率 | 型號 | 進口 | 出口 |
| m3/h | L/S | m | r/min | kW | kW | % | m | mm | mm | mm |
| S150-97 (6SA-6) | 126 | 35 | 104 | 2980 | 48.8 | 75 | Y280S-2 | 73 | 3 | 270 | 150 | 110 | 150 |
| 180 | 50 | 97 | 59.5 | 80 | 3.8 |
| 216 | 60 | 87 | 64.8 | 79 | 5.3 |
| S150-97A (6SA-6A) | 119 | 33 | 91 | 2980 | 42 | 75 | Y280S-2 | 70 | 3 | 255 | 150 | 110 | 150 |
| 170 | 47.2 | 84.5 | 50.1 | 78 | 3.7 |
| 204 | 56.6 | 76 | 54.8 | 77 | 4.7 |
| S150-97B (6SA-6J) | 72 | 20 | 24 | 1480 | 6.45 | 11 | Y160M-4 | 73 | 2.6 | 270 | 150 | 110 | 110 |
| 90 | 25 | 22.5 | 7.45 | 74 | 2.7 |
| 108 | 30 | 20 | 8.4 | 70 | 2.9 |
| S150-50 (6SA-8) | 108 | 30 | 58 | 2980 | 24.6 | 37 | Y200L2-4 | 69 | 2.9 | 205 | 150 | 110 | 110 |
| 160 | 44.5 | 55 | 30.1 | 81 | 3.8 |
| 193 | 53.5 | 52 | 33.3 | 82 | 4.4 |
| S150-50A (6SA-8A) | 108 | 30 | 45 | 2980 | 18.2 | 30 | Y200L1-2 | 73 | 2.9 | 185 | 150 | 110 | 110 |
| 144 | 40 | 43 | 21.1 | 80 | 36.6 |
| 174 | 48.3 | 39 | 23.1 | 80 | 4.1 |
| S150-50B (6SA-8B) | 108 | 30 | 40 | 2980 | 15.86 | 22 | Y180M-2 | 74 | 2.7 | 170 | 150 | 110 | 110 |
| 133 | 36.9 | 38 | 17.7 | 78 | 3.1 |
| 160 | 44.5 | 34 | 19.4 | 77 | 3.4 |
