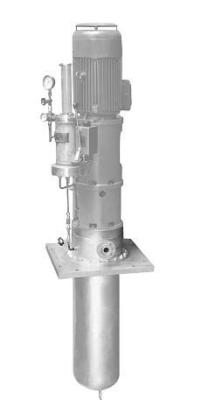

供應9.5LDTN-P立式凝結水泵 ? LDTN冷凝泵
一、泵的安裝
LDTNA、LDTNB型泵是采用國外先進技術發展的新產品，首級葉輪有單吸、雙吸兩種形式，軸封為填料密封，泵軸向力由電動機承受。也可用于NPSH或安裝基面限制的化工流程中輸送物化性能類 似于水的介質。開箱后檢查泵和電機，如果證實沒有任何因裝、卸和運輸過程中造成的損壞 和緊固連接件松動，應嚴格檢查泵軸和電機軸的同心度，聯軸器外圓偏移允差 0.1 毫米，兩聯軸器端面間隙一周上最大和最小的間隙差別不得超過 0.3 毫米。泵的吸入管路和壓出管路應設有支撐，不允許管路的重量直接由泵來承受。
1.LDTN、LDTNA型由圓筒體、電機、泵部、電機軸四大件組成，?檢查管路，儀表等接口處密封是否良好。LDTN、LDTNA型凝結水泵適用于輸送火（核）電廠凝氣器中凝結水。泵的進出口封蓋完好，無污物等進入泵內，則可直接送到使用現場去安裝。安裝泵的基礎平面應用水平儀找平，待基礎水泥凝固后，將泵安裝在基礎上， 并用水平儀校正底座。使用溫度不高于80℃。且分件發貨，安裝時需現場組裝調試。?
性能范圍
流量:85～870m3/h
揚程:48～360m
結構??
LDTN(A、B）-P型泵是九十年代后期發展的新產品，結構先進，泵的軸向力由泵自身承受，泵組價格降低，有較強的市場競爭力。
從傳動方向看，泵為逆時針方向旋轉。
二、泵的使用
1、啟動?1） 、準備必要的工具 2） 、檢查懸架體儲油室之油位，應控制在油位計中心線 2 毫米左右的位置上。 3） 、檢查電動機的轉動方向是否與泵的轉向相符，嚴禁反轉。 4） 、用手轉動聯軸器，應感覺輕松且輕重均勻，并注意辨別泵內有無磨擦聲和異 物滾動等雜音，如有應設法排除。 5） 、關閉吐出管道閘閥及出口壓力表、排凈泵內空氣，使泵內和吸入管內充滿液 體。 6） 、輸送液體溫度高于 80℃時，泵要均勻預熱，即用輸送的高溫液體注入泵體， 打開各處的冷水管和密封室泄漏量控制旋塞，檢查其流動情況及溫度。 7） 、啟動電機（最好先點動，確認泵轉動方向正確后才正式運行） ，打開進出口 壓力表，再慢慢打開出口管路閘閥到所需位置，將密封室泄漏量控制旋塞跳到適 當位置。
2、運轉 1） 、要經常檢查泵和電機的溫升情況，軸承的溫升不應大于 35℃，極限溫度不應大于 75℃。 2） 、注意懸架體儲油室油位的變化，經常控制在規定的范圍內，為了保持油的清 潔和良好的潤滑，應根據現場使用的實際情況，定期更換新油。 3） 、注意填料壓蓋處的泄漏，以點滴為宜。 4） 、在運轉過程中，發現有不正常的聲音或其他故障時，應立即停車檢查，等排 除故障后才能繼續運轉。 5） 、絕不允許用吸入管路上的閘閥來調節流量，以免產生汽濁。
3、停車 1） 、慢慢關閉壓出道路閘閥，停止電機。 2） 、關閉進出口壓力表，放凈泵內的液體。 3） 、等泵冷卻后，關閉冷卻管開關。 4） 、泵長期停止使用時，除將泵內液體放凈外，還要將泵內清洗干凈，尤其是密 封室要認真沖洗干凈，最好是將泵拆下清洗后重新裝好，涂以防銹油，并將泵的 進口封閉后妥善保管。?
當泵房或機組發生振動時，應針對具體情況，逐一分析可能造成振動的原因，找出問題的癥結后，在采取有效的技術措施加以消除。有些措施比較簡單，有些措施相當復雜。若需要大量的資金，應對可采用的幾個方案進行技術經濟比較，結合機組技術改造進行。以下給出了電機、水泵及泵房振動的常見原因及消除措施，希望能幫您快速解決水泵振動這一故障。
1、電動機振動的常見原因及消除措施
1）軸承偏磨:機組不同心或軸承磨損。消除措施:重校機組同心度，調整或更換軸承。
2）定轉子摩擦:氣隙不均勻或軸承磨損。消除措施:重新調整氣隙，調整或更換軸承。
3）轉子不能停在任意位置或動力不平衡。消除措施:重校轉子靜平衡和動平衡。
4）軸向松動:螺絲松動或安裝不良。消除措施:擰緊螺絲，檢查安裝質量。
5）基礎在振動:基礎剛度差或底角螺絲松動。消除措施:加固基礎或擰緊底角螺絲。
6）三相電流不穩:轉矩減小，轉子籠條或端環發生故障。消除措施:檢查并修理轉子籠條或端 環。
2、水泵振動的常見原因及消除措施
1）手動盤車困難:泵軸彎曲、軸承磨損、機組不同心、葉輪碰泵殼。消除措施:校直泵軸、調整或更換軸承、重校機組同心度、重調間隙。
2）泵軸擺度過大:軸承和軸頸磨損或間隙過大。消除措施:修理軸頸、調整或更換軸承
3）水力不平衡:葉輪不平衡、離心泵個別葉槽堵塞或損壞。消除措施:重校葉輪靜平衡和動平衡、消除堵塞，修理或更換葉輪。
4）軸流泵軸功率過大:進水池水位太低，葉輪淹沒深度不夠，雜物纏繞葉輪，泵汽蝕損壞程度不同，葉輪缺損。消除措施:抬高進水池水位，降低水泵安裝高程消除雜物,并設置欄污柵，修理或更換葉輪。5）基礎在振動:基礎剛度差或底角螺絲松動或共振。消除措施:加固基礎、擰緊地腳螺絲。 ?
6）離心泵機組效率急劇下降或軸流泵機組效率略有下降，伴有汽蝕噪音。消除措施:改變水泵轉速，避開共振區域，查明發生汽蝕的原因，采取措施消除汽蝕。
3、其它原因引起的機組振動及消除措施
1）攔污柵堵塞，進水池水位降低。消除措施:欄污柵清污，加設欄污柵清污裝置。
2）前池與進水池設計不合理，進水流道與泵不配套使進水條件惡化。消除措施:欄污柵清污，加設欄污柵清污裝置合理設計與該進前池、進水池和進水流道的設計。
3）形成虹吸時間過長，使機組較長時間在非設計工況運行。消除措施:加設抽真空裝置，合理設計與改進虹吸式出水流道。
4）進水管道固定不牢或引起共振。消除措施:加設管道鎮墩和支墩，加固管道支撐，改變運行參數，改變運行參數避開共振區。
5）拍門反復撞擊門座或關閉撞擊力過大。消除措施:流道（或管道）出口前設排氣孔，合理設計拍門采取控制措施，減小拍門關閉時的撞擊力。
6）出水管道內壓力急劇變化及水錘作用。消除措施:緩閉閥及調壓井等其它防止水錘措施。 ?
7）機組啟動和停機順序不合理，致使水泵進水條件惡化。消除措施:優化開機和停機順序。
| 泵型號 | 流量 | 揚程 | 轉速 | 功率 | 泵效率 | 允許汽蝕余量 | 泵口徑 | 泵外形尺寸 |
| Q | H | n | 軸 | 電動機 | η | 吸入 | 吐出 |
| m3/h | m | r/min | kW | kW | % | m | mm | mm | mm |
| 9LDTN-7 | 750.00 | 295.00 | 1,480.00 | 803.40 | 1000 | 75.00 | 3.00 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 869.00 | 270.00 | 1,480.00 | 819.00 | 1000 | 78.00 | 3.00 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 900.00 | 264.00 | 1,480.00 | 830.00 | 1000 | 78.20 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTN-7 | 1,000.00 | 240.00 | 1,480.00 | 817.00 | 1000 | 80.00 | 3.80 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-3 | 870.00 | 200.00 | 1,480.00 | 607.50 | 710 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4 | 870.00 | 270.00 | 1,480.00 | 820.00 | 1000 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4U | 870.00 | 240.00 | 1,480.00 | 729.00 | 800 | 78.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNB-4 | 870.00 | 252.00 | 1,480.00 | 746.00 | 1000 | 80.00 | 3.60 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-4P | 870.00 | 270.00 | 1,480.00 | 820.00 | 1000 | 80.00 | 3.50 | 500.00 | 350.00 | ￠960×8515 |
| 9LDTNA-5P | 870.00 | 310.00 | 1,480.00 | 918.00 | 1000 | 80.00 | 3.60 | 500.00 | 350.00 | ￠960×8515 |
| 9.5LDTN-P | 1,058.00 | 90.00 | 1,480.00 | 332.00 | 400 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 9.5LDTN-2P | 1,058.00 | 145.00 | 1,480.00 | 535.60 | 630 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 9.5LDTN-3P | 1,058.00 | 200.00 | 1,480.00 | 738.80 | 800 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 泵型號 | 流量 | 揚程 | 轉速 | 功率 | 泵效率 | 允許汽蝕余量 | 泵口徑 | 泵外形尺寸 |
| Q | H | n | 軸 | 電動機 | η | 吸入 | 吐出 |
| m3/h | m | r/min | kW | kW | % | m | mm | mm | mm |
| 9.5LDTN-4P | 1,058.00 | 255.00 | 1,480.00 | 924.00 | 1000 | 78.00 | 4.00 | 600.00 | 350.00 | ￠1080×10300 |
| 10LDTN-2 | 1,660.00 | 85.00 | 1,480.00 | 486.40 | 560 | 80.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-3 | 1,660.00 | 155.00 | 1,480.00 | 737.00 | 800 | 80.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-4 | 1,660.00 | 205.00 | 1,480.00 | 990.00 | 1120 | 81.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-5 | 1,660.00 | 255.00 | 1,480.00 | 1,345.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6 | 1,660.00 | 310.00 | 1,480.00 | 1,709.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6B-3 | 1,370.00 | 190.00 | 1,480.00 | 695.70 | 800 | 77.00 | 408.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6D | 1,714.00 | 322.00 | 1,480.00 | 1,833.00 | 2000 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-6E | 1,940.00 | 352.00 | 1,480.00 | 2,267.00 | 2500 | 82.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
| 10LDTN-3 | 1,370.00 | 190.00 | 1,480.00 | 875.00 | 1120 | 81.00 | 5.00 | 800.00 | 500.00 | ￠1200×11000 |
