產品特點
4、故障率低:結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。?5、維修方便:更換密封、軸承，簡易方便。6、占地更省:出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
1、運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。2、滴水不漏:不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。3、噪音低:兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
概述

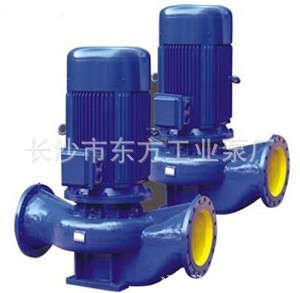

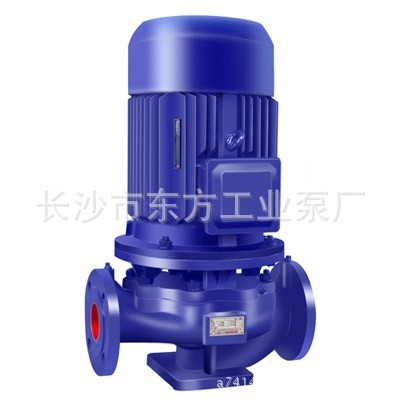

由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。IRG型單級單吸熱水管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比日前應川臥式離心泵具有很大的優越性。
熱水管道泵的技術參數??
溫度:-20-120 ℃； ?轉數:2900-1450 轉/min ；?壓力:0.08-1.5 MPa； ?流量:1.5～1080 m3/h；?功率:0.18～132 kw；??流量:1.5～1080 m3/h ；?揚程:8-150 m；?轉速:2900-1450 nr/min； ?電機功率:0.18～132 kw；
結構圖
1、電動機:直接與水泵聯接傳送動力，采用名牌電機。2、泵軸:與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。3、擋水圈:防止因密封漏水而使電機進水。4、該系列產品具有高效節能、噪音低、性能可靠等優點。5、泵體:壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
6、取壓塞:可安裝壓力表直觀監控泵的正常高效運行。7、葉輪:采用先進的水力模型設計而成，具有高效率，可靠性好等特點。8、放氣塞:灌泵時排凈泵內空氣，保證了泵的正常啟動。9、機械密封:采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
主要用途
1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T
2、IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于:能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采用暖系統循環用泵，IRG型使用溫度T
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。
工作條件
1、吸入壓力≤1.6MPa，或泵系統最高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度注:如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
| 型號 | 流量Q | 揚程 | 0效率 | 電機功率 | 轉速 | 必需汽蝕余量 | 重量 |
| H | η | P | n | (NPAH)r | (Kg) |
| (m3/h) | (L/s) | (m) | (%) | (kW) | (r/min) | (m) | |
| 300-235 | 540 720 900 | 150 200 250 | 20.5 18 15.0 | 77 81 74 | 55 | 1,450.00 | 5 | 1,075.00 |
| 300-235A | 450 600 720 | 125 166 200 | 17.2 15 12.5 | 74 79 77 | 45 | 1,450.00 | 5 | 970 |
| 300-235A | 420 | 116.7 | 14.3 | 73 | 45 | 1,450.00 | 5 | 970 |
| 300-235B | 540 650 | 150 181 | 12.8 10.5 | 78 70 | 37 | 1,450.00 | 5 | 925 |
| 300-250 | 540 720 900 | 150 200 250 | 22.5 20 17 | 80 83 84 | 55 | 1,450.00 | 6 | 1,085.00 |
| 300-250A | 450 600 720 | 136 166 200 | 19.5 17 14 | 81 | 45 | 1,450.00 | 6 | 980 |
| 300-300 | 540 720 900 | 150 200 250 | 32 28 23 | 82 | 75 | 1,480.00 | 5 | 1,230.00 |
| 300-300A | 450 600 720 | 125 166 200 | 27.5 24 20 | 80 | 75 | 1,480.00 | 5 | 1,095.00 |
| 300-300B | 420 540 650 | 116.7 150 181 | 24 21 17 | 78 | 55 | 1,480.00 | 5 | 980 |
| 300-315 | 540 720 900 | 150 200 250 | 35 32 26 | 84 | 90 | 1,480.00 | 4.5 | 1,350.00 |
| 300-315A | 460 650 800 | 127.8 180 222 | 31.5 28 23.5 | 80 | 75 | 1,480.00 | 4.5 | 1,240.00 |
| 300-315B | 420 580 700 | 116.7 161 194 | 27 24 20.0 | 78 | 55 | 1,480.00 | 4.5 | 1,100.00 |
| 300-380 | 480 720 900 | 133.3 200 250 | 48 44 34 | 84 | 132 | 970 | 5 | 1,900.00 |
| 300-380A | 444 666 833 | 123.3 185 231.4 | 41.4 38 30 | 80 | 110 | 970 | 5 | 1,700.00 |
| 300-380B | 400 614 764 | 113.6 170.6 213. 1 | 35 32 35 | 78 | 90 | 970 | 5 | 1,530.00 |
| 300-390 | 540 720 900 | 150 200 250 | 20.5 18 15.5 | 78 81 76 | 55 | 980 | 5 | 1,300.00 |
| 300-390A | 450 600 720 | 126 167 200 | 17.2 15 12.8 | 77 79 75 | 45 | 980 | 5 | 1,220.00 |
| 300-390B | 400 540 650 | 111 150 180 | 14 12.5 11.5 | 74 77 76 | 37 | 980 | 5 | 1,100.00 |
| 300-400 | 450 600 720 | 125 166 200 | 55 50 42.5 | 78 | 110 | 1,480.00 | 5 | 1,500.00 |
| 300-480 | 540 720 900 | 150 200 250 | 31 28 24 | 79 81 80 | 75 | 980 | 5 | 1,500.00 |
| 300-480A | 450 600 720 | 126 166 200 | 27.4 24 20.0 | 78 80 79 | 75 | 980 | 5 | 1,280.00 |
| 300-480B | 400 540 650 | 111 150 180 | 24 21 17 | 79 | 55 | 980 | 5 | 1,180.00 |
|
