設備配置部分技術參數及詳細功能描述:
設備概述:本設備根據需方技術要求非標制作:
設備主體由計算機控制系統、CB400-15型電動試壓泵(用戶自備)兩部分組成。其中電動試壓泵脫離計算機控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。
計算機控制系統距離電動試壓泵10米（或根據實際情況），通過電線電纜及數據線與電動試壓泵泵組相連，設備所有外接電線電纜及數據線標配都是10米或據項目現場施工需要調整。被測管件與試壓系統距離為10米（或根據實際情況），通過高壓測試管線高壓遠控閥組與試壓泵系統相連。
本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和進口高壓氣閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護。
本系統采用高清視頻監控系統由四路高清攝像組成，采用目前國內最先進的網絡硬盤錄像機與高清攝像系統組成，還可連入局域網或國際互聯網，可實現車間、辦公室以及有互聯網接入的任何地方遠程登陸進行操控（甚至在手機上都可完成），通過計算機控制試壓軟件及高清攝像系統實現了對壓力測試及監控的遠程操控和異常診斷。（用戶自備）

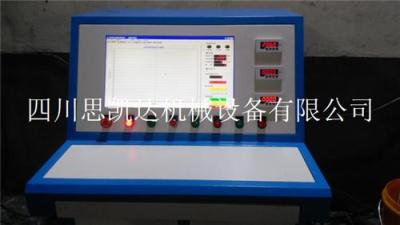

計算機控制試壓泵計算機操作臺僅供參考，具體請以到貨實物為準。
三、計算機控制試壓系統詳細配置:
| 名稱 | 明細項 | 數量 | 單位 | 備? 注 |
| ?設備硬件系統 | 計算機控制系統監控系統 | 計算機 | 1 | 套 | 飛利浦20寸寬液晶顯示器聯想商用機 |
| 打印機 | 1 | 臺 | 聯想或惠普系列 |
| 監控系統顯示器 | 1 | 臺 | 飛利浦20寸寬液晶顯示器 |
| 硬盤錄像機與高清網絡錄像機 | 1 | 套 | 用于試壓系統試壓監控（用戶自備） |
| 壓力傳感器 | 1 | 支 | 250MPa精度為0.3%FS,20米傳感線 |
| 耐震電接點壓力表 | 1 | 塊 | 250MPa精度為1.6級 |
| 試壓泵控制系統 | 1 | 套 | 試壓泵自動控制核心 |
| 15KW變頻器 | 1 | 套 | 控制試壓泵電機啟停和調節升壓速度 |
| 系統配電控制系統及配件 | 1 | 套 | 設備電氣控制系統及相關配件 |
| CB400-15型電動試壓泵（用戶自備） | 1 | 臺 | 壓力400MPa，流量105L/h,電機功率15KW |
| 雙屏計算機操作臺（碳鋼噴塑） | 1 | 臺 | 思凱達出品 |
| 美國HIP高壓氣控閥及附件 | 1 | 套 | 30000PSI用于試壓泵遠程壓力卸荷 |
| 美國HIP高壓單向閥及附件 | 1 | 套 | 30000PSI用于試壓泵精準保壓 |
| 遠控閥組內含高壓集成管匯附件一套 | 1 | 套 | 30000PSI用于試壓泵遠程壓力卸荷 |
| 高壓閥門管匯接頭等系統配件 | 1 | 若 | 試壓泵系統硬件 |
| 軟件 | 計算機數據采集控制軟件 | 1 | 套 | 四川思凱達專用計算機采集試壓軟件 |
注:個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
四、計算機控制試壓系統的主要功能及主要技術參數:
一、設備的計算機控制功能:
本控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的API標準設計:軟件界面及控制內容由用戶提出要求，我們完成功能。并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件待用戶能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下可免費為需方升級。）
